壓力傳感器

壓力傳感器是一種能將氣體、液體或固體施加的壓力信號，精準轉換為可讀取、可傳輸?shù)碾娦盘枺ㄈ珉妷?、電流或?shù)字信號）的電子元件，核心作用是讓“無形的壓力”變?yōu)椤翱闪炕碾妳?shù)”，實現壓力的監測、控制與預警。

它的工作邏輯類似“壓力翻譯官”：當外界壓力作用于傳感器核心敏感元件（如壓敏電阻、壓電材料）時，元件會產生物理特性變化（如阻值、電荷改變），再通過電路將這種變化轉化為設備（如單片機、顯示器）能識別的電信號，最終輸出壓力數值。

一. 核心功能

它的核心任務是精確測量以下幾種壓力：

· 絕對壓力： 相對于完美真空（零壓力）測量的壓力。例如，用于測量大氣壓。

· 表壓： 相對于當前大氣壓測量的壓力。這是最常見的測量方式，例如輪胎壓力、水箱液位。

· 差壓： 兩個壓力點之間的差值。例如，用于測量過濾器兩側的壓降、流體流量。

二. 工作原理

雖然技術多種多樣，但其基本工作原理通常遵循以下步驟：

壓力 -> 物理形變 -> 電特性變化 -> 電信號

具體來說：

1. 被測壓力作用在傳感器的敏感元件（通常是膜片）上。

2. 膜片會產生極其微小的形變（彎曲）。

3. 這種形變會改變附著在膜片上的“轉換元件”的電氣特性。根據技術不同，這種變化可以是：

   · 電阻變化： 使用應變片，形變導致其電阻值改變。

   · 電容變化： 膜片與一個固定電極構成一個電容器，形變導致兩者間距變化，從而改變電容值。

   · 壓電效應： 某些晶體材料（如石英）在受壓時會產生電荷（電壓）。

   · 頻率變化： 膜片的形變會改變其諧振頻率。

4. 傳感器內部的電路會檢測到這種微小的電特性變化，并將其放大、處理，轉換成一個標準的、易于讀取的電信號（如電壓、電流或數字信號）。

三. 主要類型（基于技術）

· 應變片式壓力傳感器： 最常用、技術最成熟的一種，性價比高，應用廣泛。

· 陶瓷壓阻式壓力傳感器： 耐腐蝕、穩定性好，常用于惡劣環境。

· 擴散硅壓力傳感器： 精度高、響應快，用于高精度測量場合。

· 電容式壓力傳感器： 對低壓力敏感，功耗低。

· 壓電式壓力傳感器： 用于測量動態壓力，如發動機缸內壓力、爆炸壓力，不適合測量靜態壓力。

四. 關鍵性能參數

· 量程： 能夠測量的壓力范圍。

· 精度： 測量結果與真實值之間的誤差。

· 穩定性： 在長時間工作后，保持其性能的能力。

· 輸出信號： 如模擬量（0-5V， 4-20mA）或數字量（I2C， SPI）。

· 介質兼容性： 傳感器接觸被測介質的部分材料，必須能抵抗介質的腐蝕（例如，測量腐蝕性液體時需用不銹鋼或陶瓷膜片）。

五. 廣泛應用領域

壓力傳感器是現代工業和生活中無處不在的關鍵部件：

· 工業自動化： 監控管道壓力、壓縮機、液壓系統。

· 汽車： 發動機機油壓力、輪胎壓力監測系統（TPMS）、剎車系統、燃油壓力。

· 醫療設備： 血壓計、呼吸機、輸液泵、麻醉機。

· 消費電子： 無人機的高度計、智能手機中的氣壓計、智能手表的心率監測（通過血壓波動間接測量）。

· 家電： 洗衣機、洗碗機的水位/流量控制。

· 環境監測： 氣象站的氣壓測量。

· 航空航天： 飛機的高度和空速測量。

深圳市晶海微電子有限公司代理的壓力傳感器品牌主要有All Sensors、Wika威卡 。

以下是相關介紹：

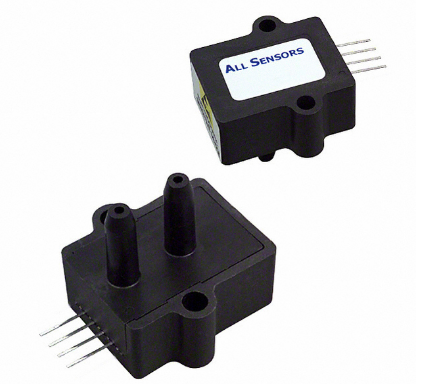

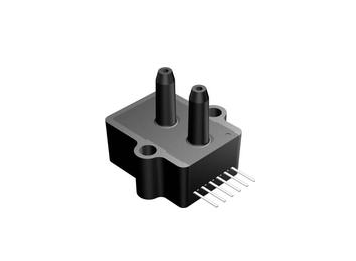

 All Sensors：是美國的一家公司，深圳華美澳通傳感器有限公司利用其專利技術，專業從事MEMS壓力傳感器及應用模組的研發、生產及銷售。All Sensors的壓力傳感器和變送器有近千個品種，包括微壓力傳感器、壓差傳感器、醫用壓力傳感器等。

雅斯科（美國）—— 液位 / 壓力通用              定位：工業通用壓力 / 液位傳感器。

麥克傳感（國產）—— 國產替代                                  定位：國產壓力變送器主力，性價比高。
