產品信息
傾角儀，又稱傾角傳感器、傾斜儀、角度姿態傳感器，是一種能夠?qū)崟r檢測物體相對于水平面的傾斜角度、旋轉角度及空間姿態的工業測量元件。它通過重力加速度原理或運動融合算法，將物理角度轉換為電信號（模擬量 / 數字量），為設備提供姿態監測、安全限位、精準控制的核心數據支撐。
傾角儀廣泛應用于工程機械、高空作業平臺、新能源裝備、工業自動化、農業機械、船舶海洋等領域，是保障設備安全、穩定、智能化運行的關鍵部件。
深圳市晶海微電子有限公司作為國內專業的工業傳感器代理商，長期代理德國 WIKA 威卡、德國 SICK 西克、瑞士 Baumer 堡盟、德國 Tecsis 泰科思等國際一線品牌傾角儀，產品覆蓋靜態高精度、動態抗振、防爆特種、車載重載全場景，提供一站式選型、現貨與技術支持服務。
傾角儀按工作原理主要分為三大類，適配不同工況需求：
MEMS 傾角儀（主流）：基于微機電系統（MEMS）技術，利用重力加速度檢測角度，部分高端型號融合陀螺儀實現動態補償，精度高、體積小、成本適中，適配移動設備與工業場景。
磁編碼 / 霍爾傾角儀：通過檢測磁場變化實現角度測量，無接觸、無磨損、壽命極長，抗干擾能力強，適合高速旋轉、強電磁環境。
電位器 / 機械傾角儀：通過機械觸點或電阻變化輸出角度信號，結構簡單、成本低，適用于靜態、低頻次角度檢測。
WIKA 傾角儀以高精度、高穩定性、強環境適應性著稱，是工程機械、特種車輛的首選品牌。
WI-MEMS A-10（單 / 雙軸靜態傾角儀）
量程：單軸 ±5°、±15°、±30°、±90°；雙軸 ±30°×±30°
精度：最高 ±0.05°（滿量程）
輸出：4–20mA、0–10V、RS485（Modbus-RTU）
防護等級：IP67（常規款）、IP69K（車載款）
工作溫度：-40℃ ～ +85℃
特點：采用高精度 MEMS 芯體，低溫漂、抗干擾能力強，適配工業設備靜態姿態監測，如高空作業平臺、起重機、風電設備。
WI-MEMS D-10（動態傾角儀）
量程：±90°（單 / 雙軸）
精度：±0.1°（動態狀態下）
輸出：CANopen、SAE J1939、4–20mA
防護等級：IP69K（防水、防油污、防高壓清洗）
工作溫度：-40℃ ～ +85℃
特點：融合加速度計與陀螺儀算法，實現動態角度精準補償，抗振動、抗沖擊（100g），專為移動機械設計，如挖掘機、裝載機、高空作業車
兼具長度測量與傾角檢測，適配臂架類設備，如泵車、消防車、登高平臺。
SICK 傾角儀以動態補償技術為核心優勢，精度處于行業領先水平，適配高端工業裝備與移動機械。
TMM88（動態傾角傳感器）
量程：單軸 ±90°；雙軸 ±30°
精度：最高 ±0.02°（靜態）、±0.1°（動態）
輸出：CANopen、SAE J1939、4–20mA、0–10V
防護等級：IP67、IP69K
工作溫度：-40℃ ～ +85℃
特點：采用動態傾角補償算法，自動消除設備運動過程中的加速度干擾，實時輸出精準角度，是高空作業平臺、工業機器人、船舶姿態控制的核心選型。
TMS88（高精度靜態傾角傳感器）
量程與精度與 TMM88 一致，側重靜態高精度測量，適配風電塔筒、橋梁監測、工業自動化產線等固定設備。

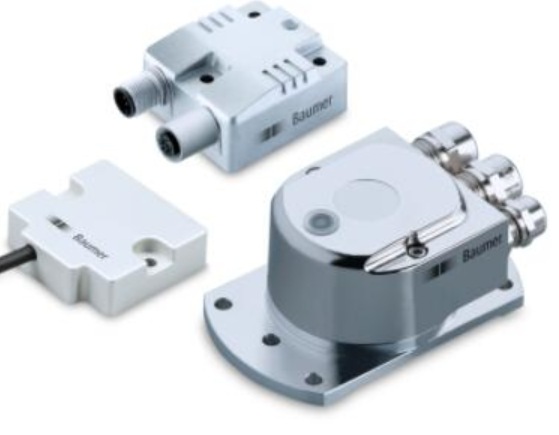

Baumer 傾角儀主打無接觸技術、高可靠性、極端環境適應性，適合對壽命和穩定性要求極高的場景。
量程：雙軸 ±90°
精度：±0.1°
輸出：CANopen、SAE J1939、0–10V
防護等級：IP69K
工作溫度：-40℃ ～ +85℃
特點：采用6 軸 MEMS 融合算法，抗振動、抗沖擊（100g），無機械磨損部件，壽命超 10 億次，適配礦山機械、特種車輛、航空航天地面設備等惡劣工況。
量程：0–360° 連續測量
精度：±0.5°
輸出：模擬量、PWM、CAN
特點：無接觸磁編碼技術，無機械磨損，響應速度快，適合高速旋轉機構、機器人關節、閥門定位等場景。

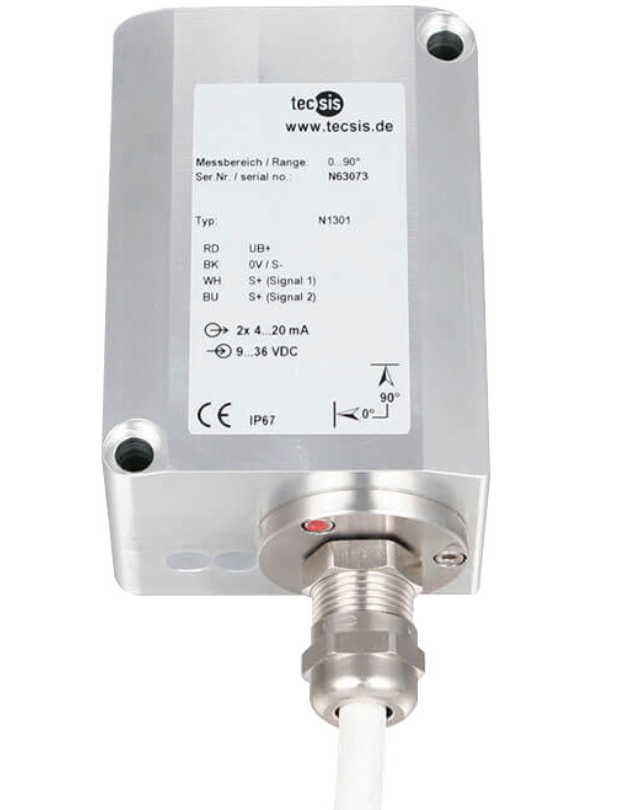

Tecsis 專注于重載、高強度工業場景，傾角儀產品繼承了 WIKA 的高品質基因，適配極端工況。
量程：±15°、±30°、±90°
精度：±0.1°
輸出：4–20mA、0–10V
防護等級：IP67
工作溫度：-25℃ ～ +85℃
特點：采用金屬封裝，抗沖擊、抗振動能力強，適配大型起重機、液壓站、重型機械等重載場景。
傾角儀的選型和使用需嚴格匹配以下條件，確保測量精度與設備壽命：
工作溫度：工業通用款 -25℃ ～ +70℃；車載 / 工程機械款 -40℃ ～ +85℃；低溫環境需選擇抗凍型 MEMS 芯體。
儲存溫度：-40℃ ～ +125℃，避免高溫暴曬或低溫凍裂。
環境濕度：0～95% RH（無凝露），高濕環境需選擇 IP67 及以上防護等級。
防護等級：
室內 / 低粉塵場景：IP65 及以上；
戶外 / 車載 / 油污環境：IP67（防水防塵）；
高壓清洗 / 海洋環境：IP69K（防高壓水沖洗、防鹽霧腐蝕）。
抗振動 / 抗沖擊：工程機械 / 車載設備需選擇抗振型傾角儀，滿足10g～100g 振動 / 沖擊要求，避免因設備晃動導致測量誤差或部件損壞。
抗電磁干擾：工業現場存在強電磁干擾（如電機、變頻器），需選擇屏蔽線纜、金屬封裝的傾角儀，確保信號穩定。
工作電壓：常規款 10–30V DC；部分特殊型號支持 5V DC。
輸出信號：
簡易控制：選擇 4–20mA、0–10V 模擬量，對接 PLC、繼電器；
復雜控制 / 多參數監測：選擇 CANopen、SAE J1939 數字量，對接車載控制器、顯示屏。
安裝方式：
法蘭安裝：適配固定設備（如風電、產線）；
螺栓 / 支架安裝：適配移動設備（如工程機械、機器人）；
安裝時需確保傳感器基準面與被測物體基準面平行，避免安裝偏差導致測量誤差。
禁止在易燃易爆氣體環境中使用普通款傾角儀，需選擇防爆型（如倍加福 ENA 系列防爆款）；
腐蝕性介質（如酸堿、海水）環境，需選擇316L 不銹鋼材質、防腐涂層的傾角儀，避免芯體腐蝕。
使用產品：WIKA WI-MEMS D-10、SICK TMM88 動態傾角儀
應用場景：曲臂式、直臂式高空作業平臺的臂架姿態、平臺水平度監測。
功能實現：
實時檢測臂架伸縮角度、平臺傾斜角度；
當角度超過安全閾值（如平臺傾角＞3°、臂架仰角＞70°），立即觸發聲光報警；
聯動控制系統限制臂架動作（如禁止繼續上升、伸縮），防止設備傾翻。
實際效果：某高空作業平臺廠商采用 WIKA 傾角儀后，設備傾翻事故發生率降低 90%，通過 CE 安全認證，市場競爭力顯著提升。
使用產品：Baumer GIM700DR、WIKA LWG 系列（長度 + 傾角）
應用場景：挖掘機大臂 / 小臂角度監測、起重機臂架長度 + 傾角聯合監測。
功能實現：
傾角儀實時反饋大臂傾斜角度，長度傳感器檢測臂架伸出長度；
系統結合角度、長度數據計算吊裝力矩，當力矩超載時，自動切斷超載油路，保護設備與人員安全。
實際效果：三一重工、中聯重科等頭部工程機械企業均采用 WIKA、SICK 傾角儀作為力矩限制系統的核心傳感器，保障吊裝作業安全。
使用產品：SICK TMS88、Tecsis 1283 高精度靜態傾角儀
應用場景：風電塔筒垂直度監測、風力發電機葉片姿態調整。
功能實現：
塔筒安裝傾角儀，實時監測塔筒傾斜角度，確保塔筒安裝垂直度符合設計要求；
葉片角度監測用于優化風機發電效率，根據風向調整葉片角度，實現最大功率捕獲。
實際效果：某風電設備廠商采用 SICK 高精度傾角儀后，塔筒安裝垂直度誤差控制在 ±0.05° 以內，發電效率提升 8%，延長了設備使用壽命。
使用產品： WIKA WI-MEMS A-10 傾角儀
應用場景：收割機、拖拉機、植保無人機的車身水平度監測，以及播種 / 施肥作業角度控制。
功能實現：
車身安裝雙軸傾角儀，實時檢測車身傾斜角度；
當車身傾斜超過設定值時，自動調整懸掛系統或發出報警，確保播種、施肥均勻，提升作業質量。
實際效果：某農業機械企業采用Baumer傾角儀后，播種作業均勻度提升 20%，降低了種子浪費和人工成本。
使用產品：Baumer BRILLIANT 霍爾傾角儀、SICK TMS88
應用場景：機器人關節角度監測、自動化產線輸送設備姿態校準。
功能實現：
機器人關節安裝無接觸傾角儀，精準控制旋轉角度，實現精準抓取、搬運；
輸送設備傾角儀用于調整輸送面角度，確保物料平穩輸送，避免物料滑落。
實際效果：某汽車零部件自動化產線采用 Baumer 傾角儀后，機器人抓取誤差控制在 ±0.1mm 以內，產線良品率提升 15%。
使用產品：WIKA WI-MEMS D-10（船用款）
應用場景：船舶、海洋平臺的橫傾 / 縱傾角度監測，以及舵機角度控制。
功能實現：
船體安裝雙軸傾角儀，實時監測橫傾、縱傾角度，確保船舶航行穩定；
舵機角度監測用于精準控制船舶航向，提升航行安全性。
實際效果：某船舶制造企業采用 WIKA 船用傾角儀后，船舶航行穩定性提升，抗風浪能力增強，滿足國際海事組織（IMO）安全標準。
品牌保障：晶海微代理的均為國際一線品牌，產品通過 CE、RoHS、IP67/IP69K 等權威認證，品質可靠，適配各類工業場景。
全場景覆蓋：從靜態高精度到動態抗振，從車載重載到防爆特種，從短角度到長角度一體化，滿足不同客戶、不同設備的測量需求。
技術領先：采用 MEMS、磁編碼、動態融合算法等前沿技術，測量精度高、響應速度快、抗干擾能力強。
一站式服務：提供專業選型指導、現貨供應、技術調試、售后維護全流程服務，解決客戶采購、使用難題。
傾角儀作為工業設備的 “姿態感知眼”，是實現設備安全化、智能化的核心部件。深圳市晶海微電子有限公司依托多年行業經驗與優質供應鏈資源，為客戶提供WIKA、SICK、Baumer、等全系列工業傾角儀，適配工程機械、高空作業、新能源、農業機械、船舶等多領域。我們將以專業的技術、可靠的產品、貼心的服務，助力客戶提升設備性能，實現合作共贏。
